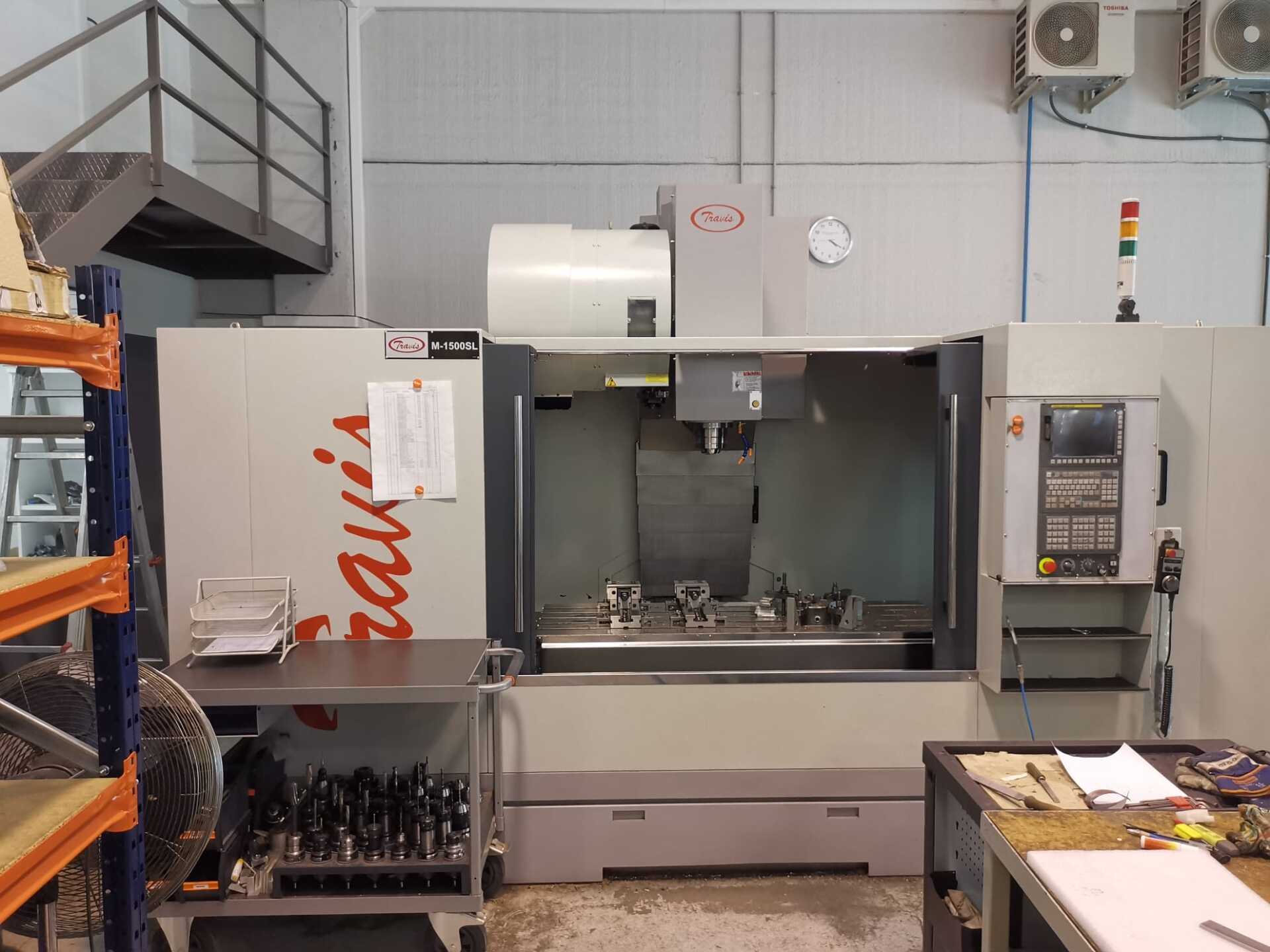

Travis M1500 Sl 3-Achsen-Nabe

Modell M 1500sl

Technische Daten:

Tischabmessungen

1700 x 600

Schlitze mm 18 x 5

Max. Gewicht kg 1500

Kurse

X-Achsen-Verfahrweg mm 1500

Y-Achsen-Verfahrweg mm 680

Z-Achsen-Verfahrweg mm 870

Maximale Entfernung

vom Tisch zur Spindel mm 970

Mindestabstand

vom Tisch zur Spindel mm 100

Hauptspindel

Konustyp (Standard) BT 40

Umdrehungen U/min 10.000

Paar Nm 48

Leistung bei 100 %

Dauerleistung kW 20/25

Schneller Vorlauf X/Y/Z

25.000/25.000/25.000

Vorschubgeschwindigkeit mm/min 10.000

Werkzeuglager

Zufälliger Typ

Anzahl der Werkzeuge

Uni 24

Austauschzeit

Abschnitt 2.5

Maschinenpräzision

Positionierung JISB6300 mm ±0,006/300

Wiederholgenauigkeit JISB6300 mm ±0,004

Stromversorgung kVA 25

Platzbedarf Höhe mm 2.944

Länge / Breite mm 3600 x 3300

Gewicht kg 6.000

FANUC 0i MF-Steuerung
