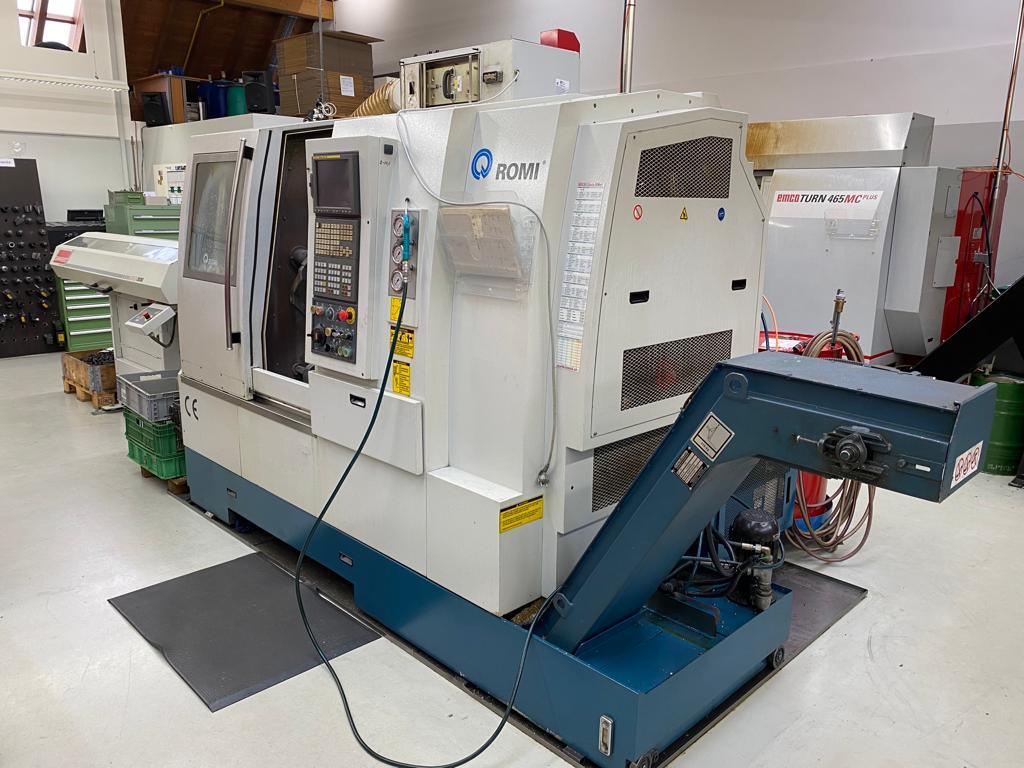

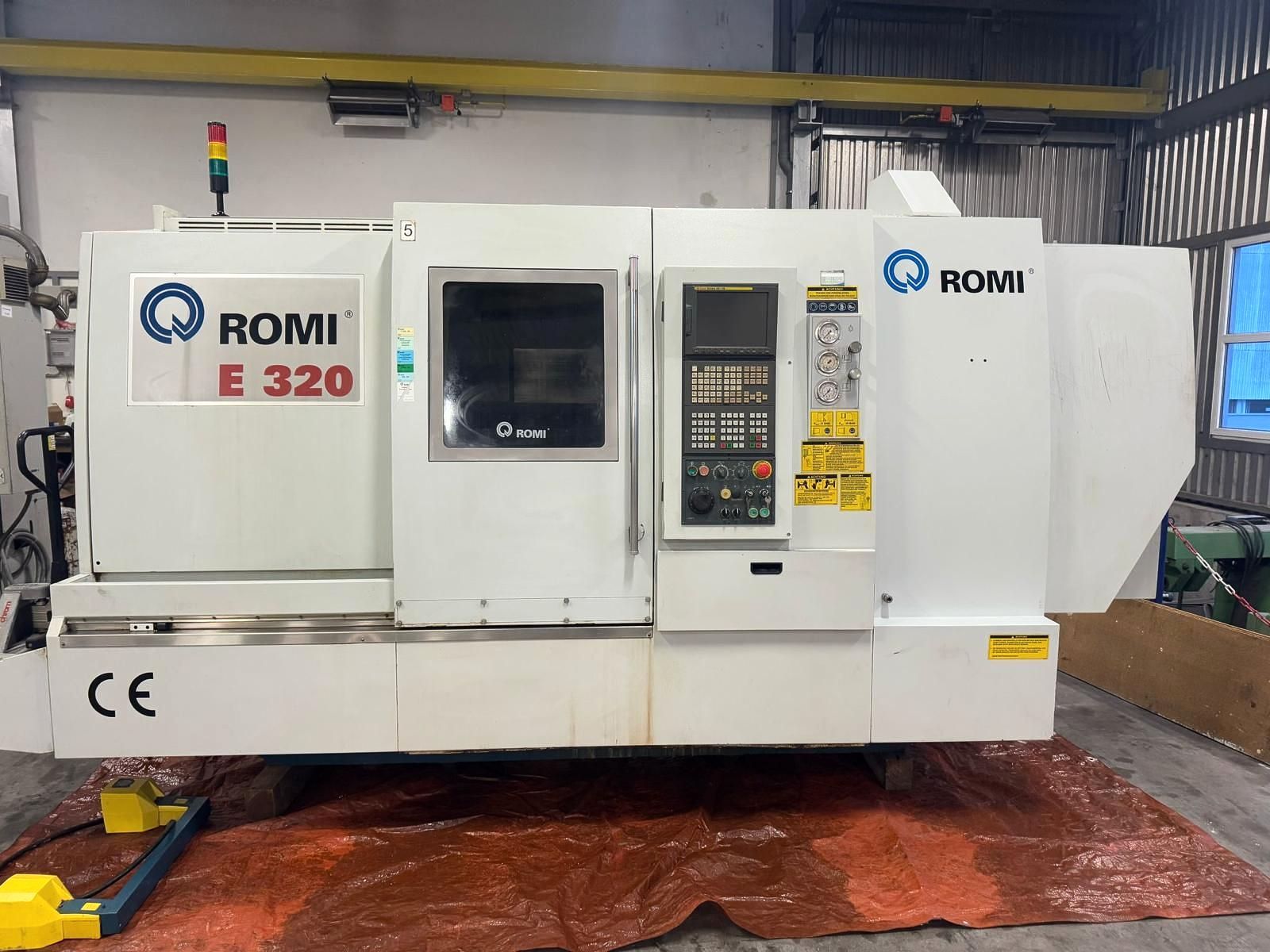

Fabricante Romi

Modelo E320

Año de fabricación 2008

Recorridos

 eje X= 220

 eje Y=+ 60 -40

 Longitud  de troneado 1000

  Eje C 0.001º

Husillo principal

 Diametro plato 10" 254 mm

 paso de barra 76

 Nariz husillo ASA 2-6

 Revoluciones max. r.p.m. 4000

 Potencia kW 26

Control

Fanuc 18i-TB

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

recogedor de piezas cinta transportadora

Fabricante Romi

Modelo E280

Año de fabricación 2006

Recorridos

 volteo sobre bancada 560

 Volteo sobre carro 390

 Longitud  de troneado 440

  Eje C 0.001º

Husillo principal

 Diametro plato 10" 254 mm

 paso de barra 64

 Nariz husillo ASA 2-6

 Revoluciones max. r.p.m. 4000

 Potencia kW 15  20 Hp

Control

Fanuc 21i

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

recogedor de piezas cinta transportadora

avanza barras

Fabricante SPINNER

Modelo TC 110  L-MC

Año de fabricación 20

Recorridos

 volteo sobre bancada 800

 Volteo sobre carro 500

 Longitud  de torneado 1500

 EJE Y no

Husillo principal

 Diametro plato 400

 paso de barra 110

 Revoluciones max. r.p.m. 3200

 Potencia kW 43

Torreta motorizada

 Cantidad de htas. uni 12

 Potencia kW 16.5 4.000 rpm

 Eje Y no

Control

 SIEMENS 840D

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

Luneta hidraulica programable

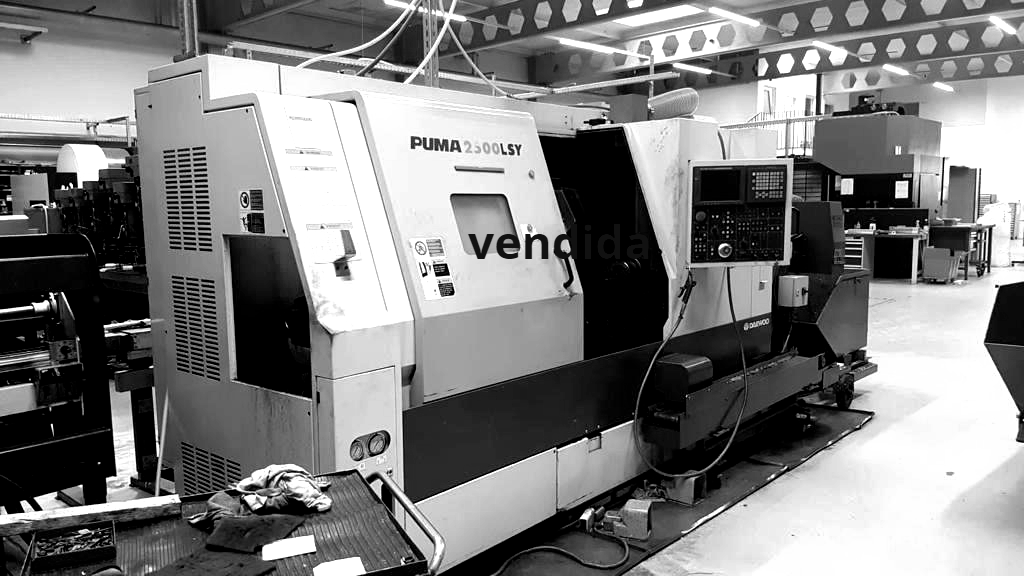

CNC FANUC 18I T

Año de Fabricación 2002

Dimensiones

Diámetro máx. sobre Bancada 650 mm.

Diámetro máx. sobre Carro 550 mm.

Diámetro máx. Mecanizable 330 mm.

Longitud máx. Mecanizable 750 mm.

Recorridos

Recorrido Eje X 250 mm.

Recorrido Eje Z 830 mm.

Recorrido Eje Y 100 (±50) mm.

Recorrido Eje B 750 mm.

Avance Rápido X / Y 20/24 m/min.

Avance Rápido Y 7,5 m/min

Avance Rápido B 30 m/min.

Cabezal

Paso de Cabezal 75 mm

Paso de Subcabezal 45 mm

R.P.M Cabezal 3.500 rpm.

R.P.M Subcabezal 6.000 rpm

Potencia Cabezal Principal 22 Kw

Potencia Subcabezal 7.5 Kw

Torreta

Potencia Herr. Motorizada 3,7 Kw.

Numero de Posiciones Torreta 12 Posiciones

Dimensiones de la Herramienta 25 mm

Tiempo de Indexación Torreta 0.1 Seg.

R.P.M Herramienta Motorizada 5.000 rpm.

Accesorios

Cargador de Barras LNS

recogedor de piezas con cinta transportadora

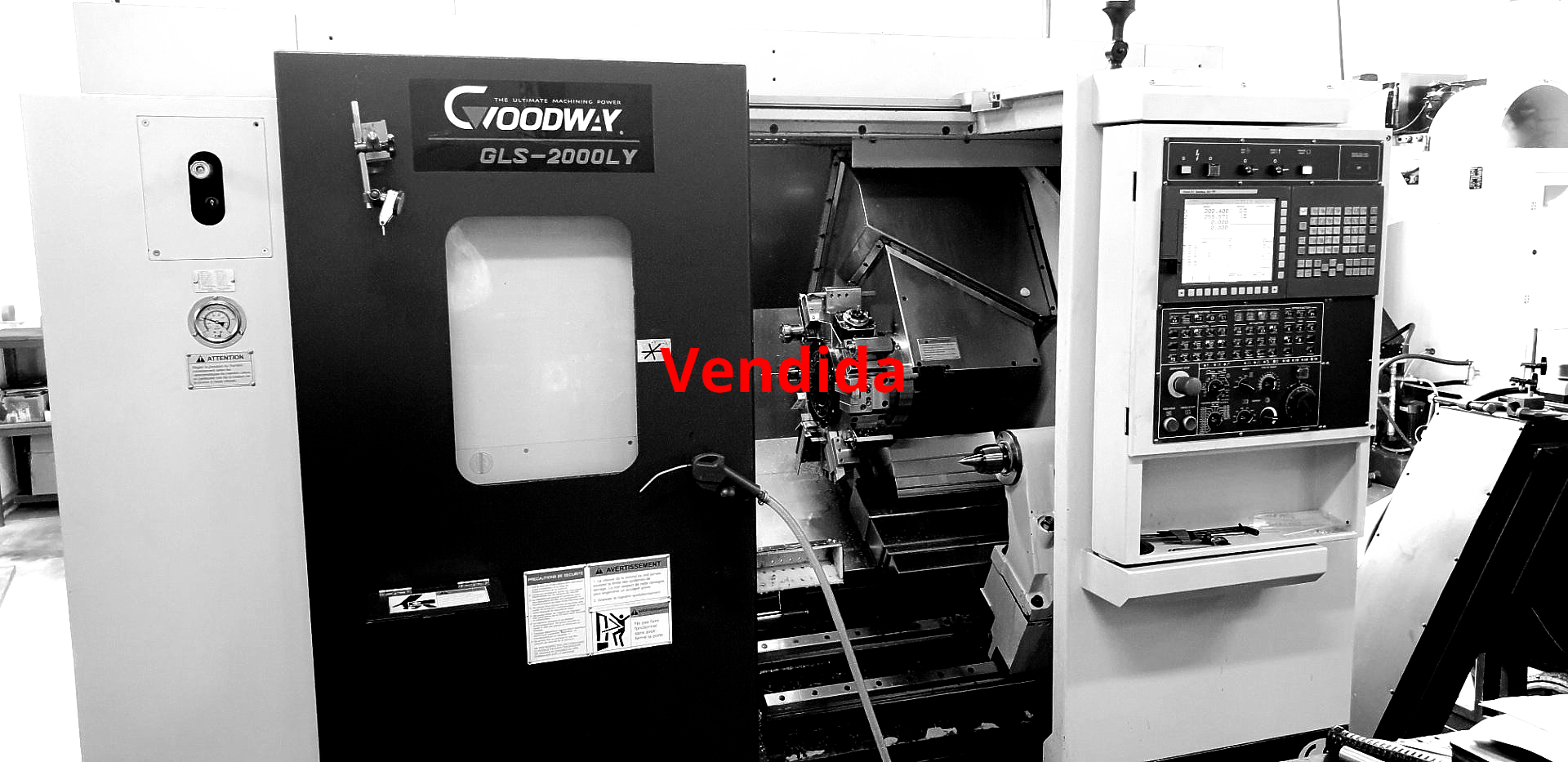

Fabricante Goodway

Modelo GLS 200 LY

Año de fabricación 2017

Recorridos

 volteo sobre bancada 560

 Volteo sobre carro 390

 Longitud  de troneado 630

 Eje Y 70

  Eje C 0.001º

Husillo principal

 Diametro plato 10" 254 mm

 paso de barra 65

 Nariz husillo ASA 2-6

 Revoluciones max. r.p.m. 4500

 Potencia kW 15  20 Hp

Control

Fanuc OI-TF

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

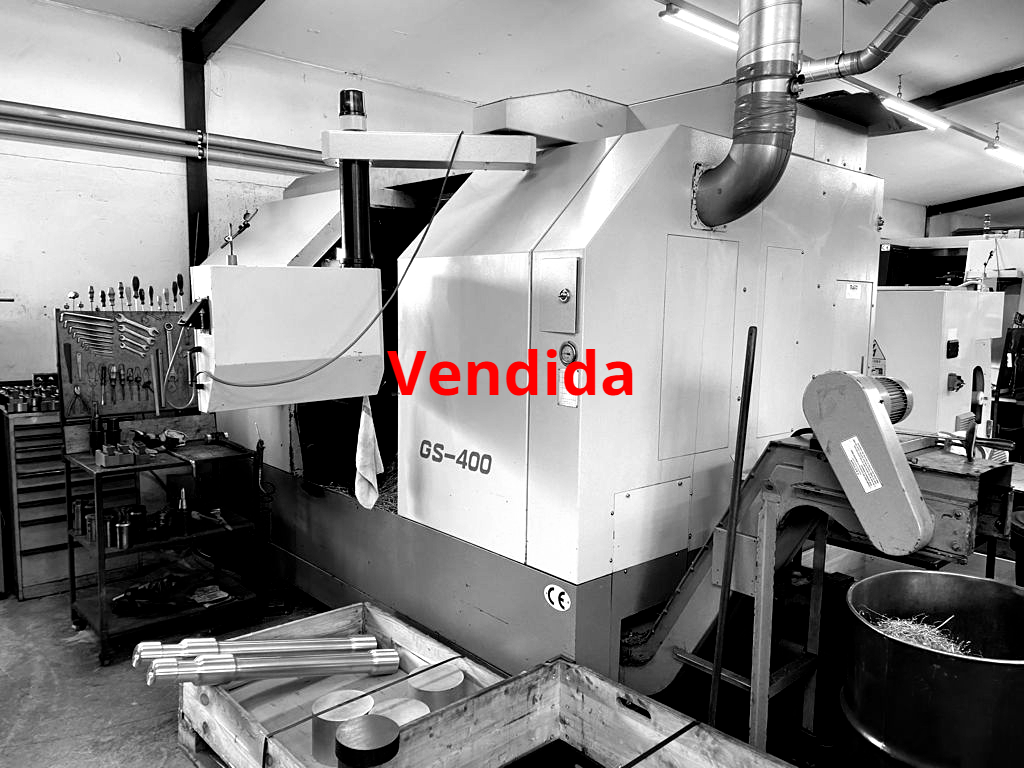

Fabricante Goodway

Modelo GS 400

Año de fabricación 2001

Recorridos

 volteo sobre bancada 910

 Volteo sobre carro 610

 Longitud  de troneado 910

Husillo principal

 Diametro plato 380

 paso de barra 115

 Nariz husillo ASA 2-11

 Revoluciones max. r.p.m. 2400

 Potencia kW 37

Control

Fanuc 18-T

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

Fabricante SPINNER

Modelo TC 600 MCY

Año de fabricación 2014

Recorridos

 volteo sobre bancada 600

 Volteo sobre carro 400

 Longitud  de troneado 650

 EJE Y 90 MM

Husillo principal

 Diametro plato 250

 paso de barra 66

 Revoluciones max. r.p.m. 4000

 Potencia kW 34

Torreta motorizada

 Cantidad de htas. uni 16

 Potencia kW 16.5 6.000 rpm

 Eje Y SI +50 -40=90

Control

 SIEMENS 840D

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

Fabricante FEELER

Modelo FT 500 XL

Año de fabricación 2009

Recorridos

 volteo sobre bancada 950

 Volteo sobre carro 850

 Longitud  de troneado 3100

Husillo principal

 Diametro plato 380 + EJE C

 paso de barra 115

 Revoluciones max. r.p.m. 1500

 Potencia kW 37 cabezal

Torreta motorizada

 Cantidad de htas. uni 12 VDI 60

 Potencia kW 11

Control

 Fanuc 0iTB

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas

Volante electrónico

Portaherramientas accionado

1 LUNETA HIDRAULICA SMW BBM245 / 30

2 portas motorizados Axial

2 portas motorizados Radial

Horas 1500

Fabricante CMZ

Modelo TC 25 Y

Año de fabricación 2010

Recorridos

 volteo sobre bancada 650

 Volteo sobre carro 500

 Longitud  de troneado 800

 EJE Y +80 -65

Husillo principal

 Diametro plato 210

 paso de barra 66

 Revoluciones max. r.p.m. 4000

 Potencia kW 35

Torreta motorizada

 Cantidad de htas. uni 12

 Potencia kW 11 11.000 rpm

 Eje Y SI

Control

 Fanuc 32 iTB

Sonda medicion preseting

Equipo / accesorios

Transportador de virutas con dispositivo KSS, 15 bar

Sistema de refrigeración Knoll, 60 bar

Sistema de medición directa en el eje X

Brazo de medición de herramientas, Renishaw

Recogedor de piezas con cinta transportadora

Preparación del cargador de barras (UNIMAG)

Volante electrónico

Portaherramientas accionado 8

1x mandril de pinza D 42

1x mandril de pinza D 60

1x mandril de 3 mordazas SMW BBM210 / 66

Fabricante CMZ

Modelo TA 120 Y

Año de fabricación 2014

Recorridos

 volteo sobre bancada 600

 Volteo sobre carro 460

 Longitud  de troneado 649

Husillo principal

 Diametro plato 210

 paso de barra 66

 Revoluciones max. r.p.m. 4500

 Potencia kW 20

Torreta motorizada

 Cantidad de htas. uni 12

 Potencia kW 11 11.000 rpm

 Eje Y

Control

 Fanuc 32 iTB

Sonda medicion preseting

Fabricante CMZ

Modelo TA 15 M

Año de fabricación 2015

Recorridos

 volteo sobre bancada 400

 Volteo sobre carro 350

 Longitud  de troneado 643

Husillo principal

 Diametro plato 210

 paso de barra 52

 Revoluciones max. r.p.m. 4500

 Potencia kW 15

Torreta motorizada

 Cantidad de htas. uni 12

 Potencia kW 11 11.000 rpm

Control

 Fanuc 32 iTB

Sonda medicion preseting
